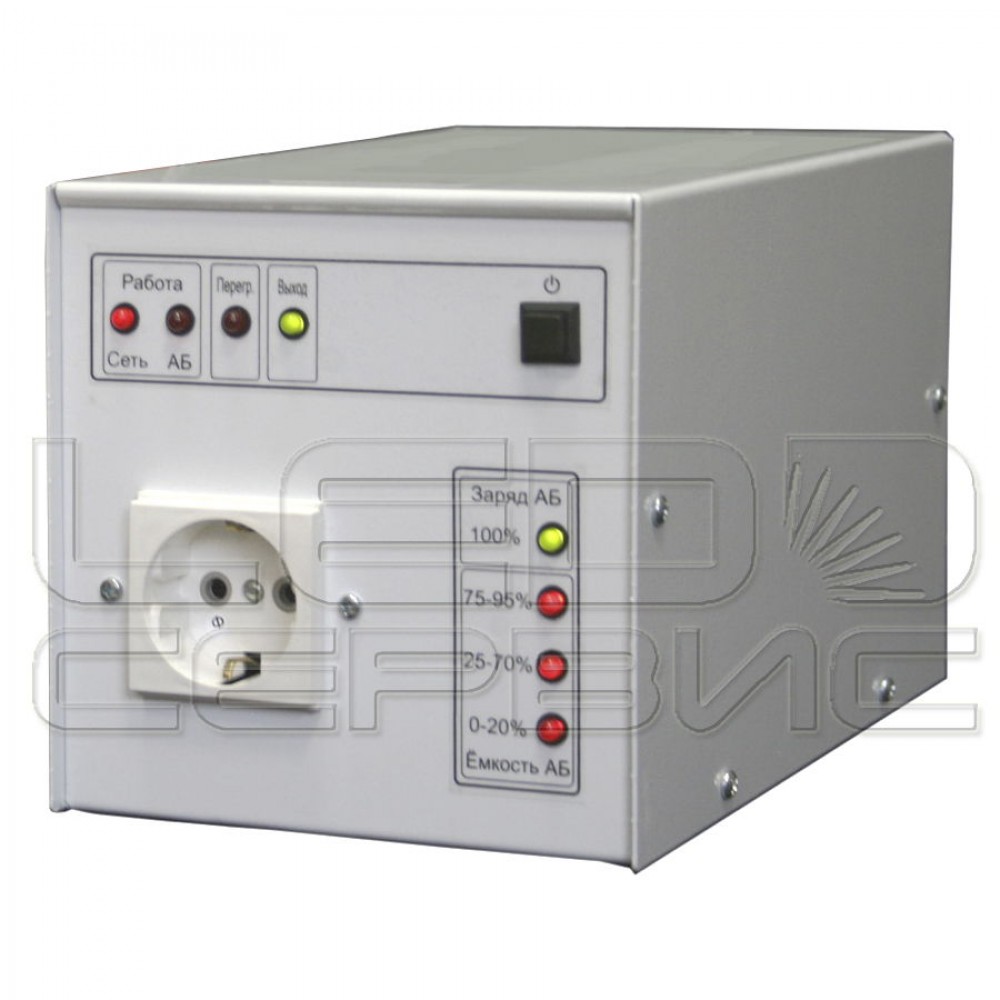

ИБП SinPro 180-S310

Источник бесперебойного питания SinPro предназначен для непрерывного обеспечения электроэнергией особо ответственных потребителей: систем резервного освещения, систем управления котлов отопления, циркуляционных насосов и другого бытового и промышленного оборудования. Источник бесперебойного питания SinPro выполнен по топологии Off -Line, которая подразумевает коммутацию входного напряжения на выход устройства, если входное напряжение находится в пределах нормы, или работу от аккумуляторной батареи, если входное напряжение отсутствует или выходит за пределы нормы. ИБП SinPro 180 серии S310 обеспечивает:

• синусоидальную форму выходного напряжения при работе от АКБ,
• автоматический переход сеть-аккумулятор, аккумулятор-сеть,
• высокую экономичность при работе от АКБ (КПД более 85%),
• стабильное выходное напряжение при работе от аккумулятора, независимо от степени его разряда и мощности нагрузки,
• длительную работу от внешней АКБ большой емкости,
• автоматический процесс заряда аккумулятора,
• оптимальный режим заряда АКБ в широком диапазоне напряжения сети (180...260В),
• гальваническую развязку: сеть/АКБ, АКБ/выход DC-AC преобразователя,
• фиксированную фазировку выходного напряжения, независящую от состояния входной линии,

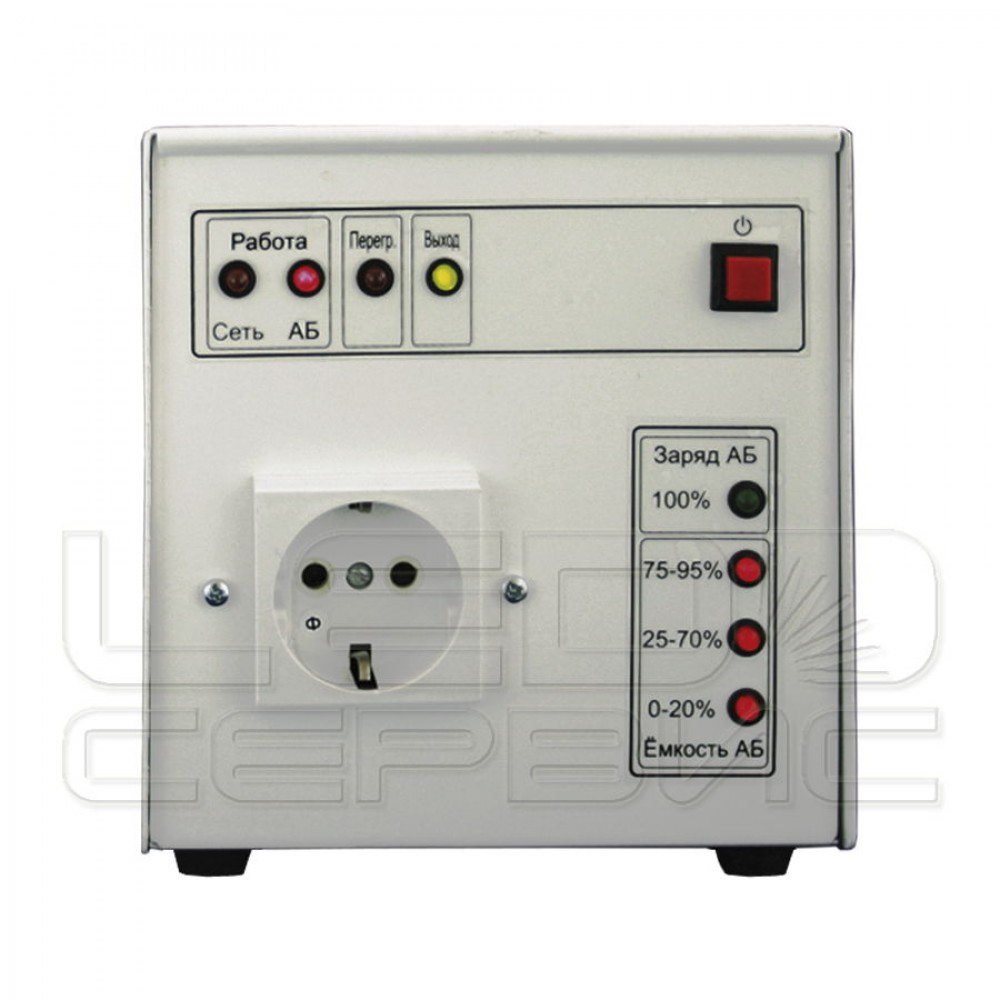

• индикацию состояния ИБП и аккумуляторной батареи,
• защиту устройства от перегрузки и короткого замыкания,
• защиту устройства от перегрева,
• защиту АКБ от переразряда (автоматическое отключение)
• защиту от аварийно завышенного входного напряжения до 380В,
• защиту от импульсных выбросов входного напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИБП SinPro 180 -S310 Эксплуатационные параметры ИБП SinPro рассчитан на непрерывный круглосуточный режим работы в закрытых отапливаемых помещениях при следующих условиях:

• температура окружающей среды +1C&hellip,+40C,
• относительная влажность воздуха 40%&hellip,80% (при t=25±,10С),
• атмосферное давление 630&hellip,800 мм рт.ст.

Электротехнические характеристики Электротехнические характеристики ИБП SinPro 180 S310 Наименование параметра Значение Максимальная долговременная мощность нагрузки Вт, не более 180 Максимальная кратковременная (до 3 сек.) мощность нагрузки, Вт 250 Номинальное входное/выходное напряжение, В 220 Нестабильность выходного напряжения при работе от АБ, %, не более ±,3 Частота выходного напряжения, Гц 50 ±,1% Форма выходного напряжения синусоидальная, kГ<,5% Диапазон входного напряжения, при котором ИБП работает от сети без перехода на АБ, В 180&hellip,260 Нижнее значение входного напряжения сети, при котором происходит переход ИБП на питание от АБ, В менее 180 Верхнее значение входного напряжения сети, при котором происходит переход ИБП на питание от АБ, В более 260 Предельно допустимое входное напряжение, В 400 Аккумуляторная батарея свинцово-кислотная необслуживаемая Номинальное напряжение аккумуляторной батареи, В 12 Рекомендуемая ёмкость АБ, А/ч 40&hellip,70 Максимальное напряжение АБ на 1-й стадии заряда, В 14,5В±,0,1В Номинальное напряжение на АБ в режиме подзарядки, 2-я стадия, В 13,7±,0,1В Номинальный ток заряда АБ, А 5 Минимальное напряжение АБ, при котором происходит отключение ИБП в случае её разряда, В 10,5±,0,2 Габаритные размеры (ШВД), мм 150160(210+40) Масса (без АБ), кг, не более 3,5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ Основные принципы функционирования ИБП SinPro Источник бесперебойного питания SinPro серии S310 является устройством коммутационного типа с топологией Off-Line.

Функциональная схема ИБП приведена на рисунке



Если сетевое напряжение на входе ИБП находится в пределах нормы, то оно подаётся на выход устройства через нормально замкнутые контакты реле без каких-либо изменений. Если входное напряжение отсутствует или выходит за рамки входного диапазона (согласно табл.1), то схема управления ИБП переключает контакты реле, и нагрузка подключается к преобразователю напряжения DC-AC, преобразующего энергию АБ в переменное напряжение 220 В частотой 50 Гц. При наличии напряжения в сети происходит заряд аккумуляторной батареи.

Фиксированная фазировка выходного напряжения

Для стабильной работы многих современных котлов отопления требуется фазировка при подключении к питающей сети. В случае работы котла от автономного источника энергии (ИБП с АБ, мини-электростанции и т.п.), выходное напряжение такого источника не связано с питающей электросетью и не имеет ни фазного, ни нулевого потенциалов сети. От такой системы котел, чувствительный к фазировке питающей сети, работать не будет.

Также для правильной работы котельного оборудования необходимо заземление. Поэтому в ИБП SinPro применяется фиксированная фазировка выходного напряжения. Для этого один из выводов DC-AC преобразователя напряжения ИБП соединяется с заземлением через токоограничивающий резистор RPE (рис.1). Это четко определяет потенциал выходного напряжения. Выход преобразователя, соединенной с заземлением, имеет нулевой потенциал, а второй выход преобразователя фазный АККУМУЛЯТОРНАЯ БАТАРЕЯ Время автономной работы ИБП Время автономной работы ИБП определяется энергией, запасённой в аккумуляторных батареях, и потребляемой мощностью нагрузки Ориентировочное время автономной работы ИБП Напряжение и ёмкость АБ Мощность нагрузки, Вт 30 50 70 90 110 130 150 170 12В, 40А/ч 12,0 7,2 4,9 3,7 3,1 2,5 2,2 1,8 12В, 45А/ч 13,5 8,1 5,6 4,3 3,4 2,9 2,4 2,2 12В, 55А/ч 16,5 9,9 7,1 5,3 4,2 3,6 3,1 2,6 12В, 60А/ч 18,0 10,8 7,7 5,8 4,6 3,9 3,4 3,0 12В, 65А/ч 19,5 11,7 8,4 6,5 5,1 4,2 3,6 3,2 12В, 70А/ч 21,0 12,6 9,0 7,0 5,5 4,5 3,9 3,5 12В, 100А/ч 30 17,3 12 9,3 7,6 6,5 5,6 4,9 Ориентировочное время автономной работы можно рассчитать по формуле:

Т = UАБ САБ К h КР КG / РНАГР. , где: Т время автономной работы ИБП при отключении сети, часов, UАБ напряжение одной аккумуляторной батареи, В, САБ ёмкость аккумуляторной батареи, А/ч, К количество аккумуляторов в батарее, h КПД преобразователя (h=0,85), КР коэффициент глубины разряда 0,90&hellip,0,95 (90%...95%), КG коэффициент доступной ёмкости (зависит от режима разряда и температуры), при tОКР.=20С и режиме заряда: одночасовом 0,75 (75%), двухчасовом 0,85 (85%), десятичасовом 1,0 (100%), РНАГР. мощность нагрузки. Рекомендации по подбору аккумуляторной батареи ИБП SinPro рассчитан на работу с внешними свинцово-кислотными батареями любого типа.

Внимание! Автомобильные аккумуляторы не рассчитаны на работу в системах бесперебойного питания, где требуется циклический режим работы разрядзаряд, поэтому срок их эксплуатации в таких системах существенно ниже, чем в автомобилях. Герметичные стационарные пастовые свинцово-кислотные батареи предназначены для эксплуатации в системах гарантированного питания внутри помещений и имеют срок эксплуатации до 10 лет. Эксплуатация АБ Не допускайте сильного разряда АБ. В разряженном состоянии в свинцово-кислотных батареях происходит интенсивная сульфатация пластин. Это приводит к уменьшению доступной ёмкости АБ и, в конечном итоге, уменьшению времени автономной работы системы.

В случае отключения ИБП на длительное время, проследите, чтобы АБ были в заряженном состоянии и после выключения ИБП отключите АБ
