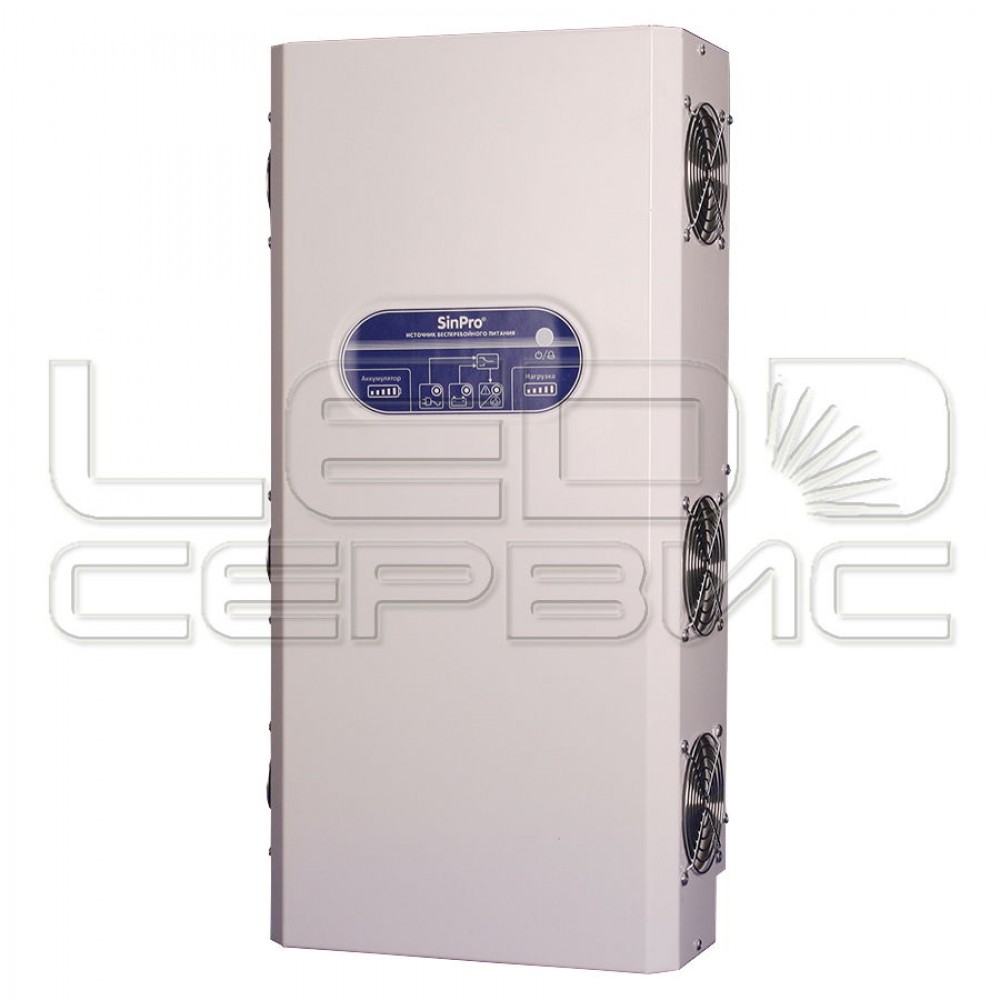

ИБП SinPro 4000-S310

Источник бесперебойного питания SinPro предназначен для непрерывного обеспечения электроэнергией особо ответственных потребителей: систем управления твердотопливных котлов отопления с циркуляционными насосами, газовых кот-лов отопления, отдельных циркуляционных насосов, систем резервного освещения, компьютеров и терминалов, требующих длительного времени резервирования, а также другого бытового и промышленного оборудования. ИБП SinPro 4000 S310 обеспечивает:

• высокую перегрузочную способность, совместимость с любым типом нагрузки,
• синусоидальную форму выходного напряжения при работе от АКБ,
• высокую экономичность при работе от АКБ (КПД более 85%),
• стабильное выходное напряжение при работе от АКБ,
• длительное время работы от внешней АКБ большой ёмкости,
• гальваническую развязку: сеть/АКБ, АКБ/выход преобразователя,
• контроль фазировки при подключении к сети,
• автоматический трёхстадийный процесс заряда АКБ с термокомпенсацией,
• оптимальный режим заряда АКБ в широком диапазоне напряжения сети (150-280 В),
• сохранение заряда АКБ в выключенном состоянии,
• минимизированный уровень шума системы охлаждения ИБП,
• индикацию состояния ИБП, нагрузки и аккумуляторной батареи,
• защиту устройства от перегрева, перегрузки и короткого замыкания,
• защиту от аварийно завышенного входного напряжения до 380 В,
• защиту от импульсных помех входного напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИБП

Эксплуатационные параметры

ИБП SinPro рассчитан на непрерывный круглосуточный режим работы в закрытых отапливаемых помещениях при следующих условиях:

• температура окружающей среды +1C&hellip,+40C,
• относительная влажность воздуха 40%&hellip,80% (при t=25±,10С),
• атмосферное давление 630&hellip,800 мм рт.ст.

Электротехнические характеристики

Электротехнические и массогабаритные характеристики устройства приведены в таблице 1. Таблица1 Наименование параметра Значение Максимальная долговременная мощность нагрузки, ВА 4000 Максимальная активная мощность нагрузки, Вт 3600 Номинальное входное/выходное напряжение, В 220 Частота входного/выходного напряжения, Гц 50 ±,1% Форма выходного напряжения Синусоидальная, (Кг<,3%) Диапазон входного напряжения, при котором нагрузка питается через ИБП от сети, В 190&hellip,245 Предельно допустимое входное напряжение, В 400 Аккумуляторная батарея Внешняя, свинцово-кис-лотная необслуживаемая Номинальное напряжение АКБ, В 48 Рекомендуемая емкость АКБ, А/ч 40&hellip,400 Номинальный ток заряда АКБ, А 10 / 20 Минимальное напряжение АКБ, при котором происходит отключение ИБП в случае её разряда, В 42,0 ±,0,8 Габаритные размеры (Ш В Д), мм 284 590 140 Масса (без АКБ), кг, не более 12,0 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИБП SinPro 4000-S310 Основные принципы функционирования ИБП SinPro 4000-S310 Источник бесперебойного питания SinPro 4000 S310 является устройством коммутационного типа с топологией Off-Line. Функциональная схема ИБП приведена на рис.1.

Рис. 1. ИБП SinPro 4000 S310. Схема функциональная упрощенная.

Если сетевое напряжение на входе ИБП находится в пределах нормы (см. табл.1), то оно подаётся на выход устройства через контакты реле без каких-либо изменений.

Если входное напряжение будет отсутствовать или выходить за пределы нормы (табл.1), то нагрузка будет питаться от аккумуляторной батареи через DC-AC преобразователь, который преобразовывает энергию АКБ в переменное напряжение 220 В с частотой 50 Гц. При появлении на входе ИБП напряжения, соответствующего норме, ИБП возобновит питание нагрузки от сети, и зарядное устройство ИБП начнёт процесс заряда аккумуляторных батарей.

Для нормальной работы многих современных котлов отопления требуется фазировка при подключении к питающей сети. Поэтому в ИБП SinPro сери S310 применена система контроля фазировки при подключении к сети и транзитный 0. Это чётко определяет потенциал выходного напряжения относительно сети.

Примечание: для корректной работы системы контроля фазировки при подключении к сети требуется наличие заземления. Система заряда АКБ Заряд аккумуляторных батарей трехстадийный и полностью автоматический. На первой стадии заряд ведётся со стабилизацией тока заряда. На второй стадии заряд продолжается при фиксированном напряжении и убывающей силе тока. На третьей, заключительной стадии работы, ЗУ переходит в поддерживающий режим хранения АКБ. Такая система заряда является оптимальной для любых свинцово-кислотных аккумуляторов.

Оптимальное напряжение заряда свинцово-кислотных АКБ в значительной мере зависит от температуры. Для достижения полного заряда и повышения ресурса АКБ применена система температурной компенсации напряжения заряда.

АККУМУЛЯТОРНЫЕ БАТАРЕИ Время автономной работы ИБП Время автономной работы ИБП определяется энергией, запасённой в аккумуляторных батареях, и потребляемой мощностью нагрузки.

В табл.2 приведено ориентировочное время (часов) автономной работы ИБП SinPro 4000 S310 в зависимости от выбранной ёмкости АКБ и мощности нагрузки. Ёмкость АКБ,

количество АКБ, напряжение Мощность нагрузки, Вт 100 300 500 1000 1500 2000 3600 40 А/ч, 412 В 13,4 4,5 2,5 1,2 0,7 0,5 0,3 45 А/ч, 412 В 15,1 5,0 2,9 1,4 0,8 0,6 0,3 65 А/ч, 412 В 21,8 7,3 4,2 2,0 1,2 0,9 0,5 100 А/ч, 412 В 33,6 11,2 6,7 3,1 2,1 1,6 0,8 120 А/ч, 412 В 43,2 13,4 8,1 3,9 2,5 1,9 1,0 150 А/ч, 412 В 54,0 18,0 10,1 4,8 3,2 2,4 1,3 200 А/ч, 412 В 72,0 24,0 14,4 6,7 4,5 3,2 1,7 300 А/ч, 412 В 108,0 36,0 21,6 10,1 6,7 5,0 2,7 400 А/ч, 412 В 144 48 28,8 14,4 9,0 6,7 3,6 Рекомендации по подбору аккумуляторных батарей ИБП SinPro 4000 S310 рассчитан на работу с внешними свинцово-кислотными батареями любого типа.

ВНИМАНИЕ! Подключаемые к ИБП аккумуляторные батареи соединяются последовательно. Количество 12 В батарей 4 шт. Батареи должны быть одинаковыми: они должны быть одной марки, одного типа и, по возможности, из одной партии. Желательно перед подключением каждую из батарей отдельно проверить и полностью зарядить.

Выбор типа батареи определяется конкретными требованиями по эксплуата-ции ИБП. Если ИБП устанавливается в жилом помещении, то необходимо применять герметичные стационарные свинцово-кислотные батареи.

Внимание! Автомобильные аккумуляторы не рассчитаны на работу в системах бесперебойного питания, где требуется циклический режим работы разрядзаряд, поэтому срок их эксплуатации в таких системах существенно ниже, чем в автомобилях. Герметичные стационарные пастовые свинцово-кислотные батареи предназначены для эксплуатации в системах гарантированного питания внутри помещений и имеют срок эксплуатации до 10 лет.

Эксплуатация АКБ Не допускайте сильного разряда АКБ. В разряженном состоянии в свинцово-кислотных батареях происходит интенсивная сульфатация пластин. Это приводит к уменьшению доступной ёмкости АКБ и, в конечном итоге, к уменьшению времени автономной работы системы.

В режиме Дежурный при отсутствии сети в ИБП реализована схема микропотребления, которая гарантирует сохранение оставшегося заряда АКБ на срок до 3-х месяцев. В случае отключения ИБП на длительное время проследите, чтобы АКБ были в заряженном состоянии и после выключения ИБП отключите одну из клемм АКБ.
