Основные характеристики
Все характеристики
Аккумуляторная батарея:
свинцово-кислотная необслуживаемая
Масса (без АБ), кг, не более:
9
Номинальная мощность нагрузки, Вт:
400
Номинальное входное/выходное напряжение, В:
220
Номинальное напряжение аккумуляторной батареи, В:
24
Номинальный ток заряда АБ, А:
5 / 10
Рекомендуемая ёмкость АБ, А/ч:
40…100
Тип ИБП:
Онлайн(со стаб. напряжения)

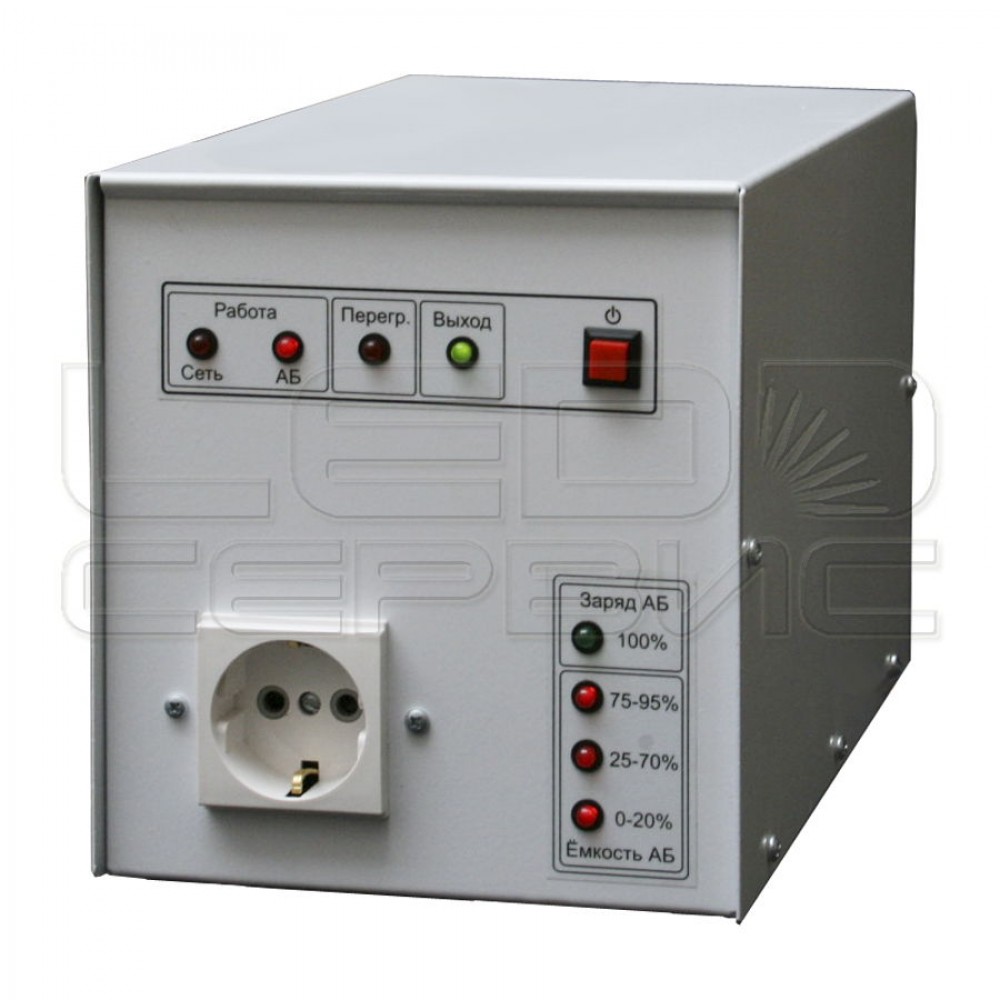

Источник бесперебойного питания SinPro предназначен для непрерывного обеспечения электроэнергией особо ответственных потребителей: систем управления котлов отопления с циркуляционными насосами, газовых котлов отопления, отдельных циркуляционных насосов, систем резервного освещения, компьютеров и терминалов, а также другого бытового и промышленного оборудования.
Источник бесперебойного питания SinPro сери S910 выполнен по топологии On-Line с двойным преобразованием энергии (Double Conversion), что позволяет осуществлять наиболее полную фильтрацию сетевых помех, выбросов и провалов входного сетевого напряжения. ИБП обладает широким диапазоном допустимого входного напряжения, способен работать с сетью в большинстве случаев без разряда батарей, сохраняя их заряд и продлевая срок службы. ИБП SinPro 400 серии S910 обеспечивает:
2 шт. 12 В Номинальное напряжение на заряженной АБ, В. 27,4 ±,0,2 В Номинальный ток заряда АБ, А 5 / 10 Напряжение на АБ, при котором ИБП отключается, В 21,0 ±,0,4 Габаритные размеры (Ш В Д), мм 164 190 290(+40) Масса (без АБ), кг, не более 9 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИБП SinPro 400 -S910 Основные принципы функционирования ИБП SinPro серии S910 ИБП SinPro серии S910 является источником бесперебойного питания непрерывного действия On-Line, выходное напряжение и частота которого не зависят от формы и частоты входного сетевого напряжения. По сути, он является электронным стабилизатором сетевого напряжения (при наличии сетевого напряжения) и преобразователем DC/AC из постоянного напряжения в переменное синусоидальное напряжение 220 В в случае отсутствия сетевого напряжения. Переход из одного режима в другой осуществляется автоматически без временных задержек, характерных для устройств с электромеханической коммутацией сеть/резервное питание. Функциональная схема ИБП приведена на рис.1.
Рис. 1. ИБП SinPro серии S910. Схема структурная упрощенная. Если рассматривать ИБП упрощённо, то в устройстве энергия питающей электросети преобразуется зарядно-питающим устройством в постоянное напряжение, которым питается выходной преобразователь напряжения и заряжается аккумуляторная батарея. Поскольку АБ имеет очень низкое внутреннее сопротивление и сравнительно большую ёмкость, напряжение на ней изменяется очень медленно, согласно зарядной характеристике батареи. Следовательно, какие бы ни происходили изменения напряжения в питающей электросети, они не приведут к какому-либо изменению напряжения на аккумуляторной батарее и никаким образом не повлияют на работу выходного преобразователя напряжения. В целом такая система имеет высокую устойчивость к внешним факторам и к любым неисправностям электросети.
В реальности ИБП имеет более сложную структуру, поскольку ток заряда аккумуляторной батареи должен быть фиксированным и, как правило, намного меньше тока питания выходного преобразователя. Поэтому введены раздельные цепи питания выходного преобразователя и заряда АБ.
ИБП имеет гальваническую развязку Вход 220 В АБ и АБ Выход 220 В. Фиксированная фазировка выходного напряжения Для нормальной работы многих современных котлов отопления требуется фазировка при подключении к питающей сети. В случае работы от автономного источника энергии - аккумуляторной батареи, выходное напряжение не связано с питающей электросетью и не имеет ни фазного, ни нулевого потенциалов сети. Поэтому в ИБП SinPro сери S910 применяется искусственная фазировка выходного напряжения. Для этого в устройстве имеется выходной трансформатор гальванической развязки, один из выходных выводов которого потенциально связывается с заземлением. Это чётко определяет потенциал выходного напряжения. Выход обмотки, соединённой с заземлением, имеет нулевой потенциал, а второй выход обмотки фазовый (см.рис.2).
Следовательно, выходное напряжение ИБП имеет чёткую фазировку и не зависит от фазировки входного напряжения сети и её состояния.
Примечание: для корректной работы ИБП и котельного оборудования требуется наличие заземления.
. АККУМУЛЯТОРНАЯ БАТАРЕЯ Время автономной работы ИБП Время автономной работы ИБП определяется энергией, запасённой в аккумуляторных батареях, и потребляемой мощностью нагрузки.
В таблице 2 приведено ориентировочное время (часов) автономной работы ИБП SinPro 400 S910 в зависимости от выбранной ёмкости АБ и мощности подключаемой нагрузки. Ёмкость, кол-во АБ, напряжение Мощность нагрузки, Вт 90 110 130 170 240 320 40 А/ч, 212 В 7.5 6.1 5.2 4 2.8 2 45А/ч, 212 В 8.4 6.9 5.8 4.4 3.2 2.4 65А/ч, 212 В 12.1 9.9 8.4 6.4 4.6 3,4 75 А/ч, 212 В 14 11,5 9,7 7,4 5,3 3,9 100 А/ч, 212 В 19,2 15,3 12,9 9,9 7,0 5,3 120 А/ч, 212 В, 23,4 18,9 16 11,9 8,4 6,3 Ориентировочное время автономной работы можно рассчитать по формуле:
Т = UАБ САБ К h КР КG / РНАГР. , где: Т время автономной работы ИБП при отключении сети, часов, UАБ напряжение одной аккумуляторной батареи, В, САБ ёмкость аккумуляторной батареи, А/ч, К количество аккумуляторов в батарее, h КПД преобразователя (h=0,85), КР коэффициент глубины разряда 0,90&hellip,0,95 (90%...95%), КG коэффициент доступной ёмкости (зависит от режима разряда и температуры), при tОКР.=20С и режиме заряда: одночасовом 0,75 (75%), двухчасовом 0,85 (85%), десятичасовом 1,0 (100%), РНАГР. мощность нагрузки. Рекомендации по подбору аккумуляторной батареи ИБП рассчитан на работу со свинцово-кислотными батареями любого типа.

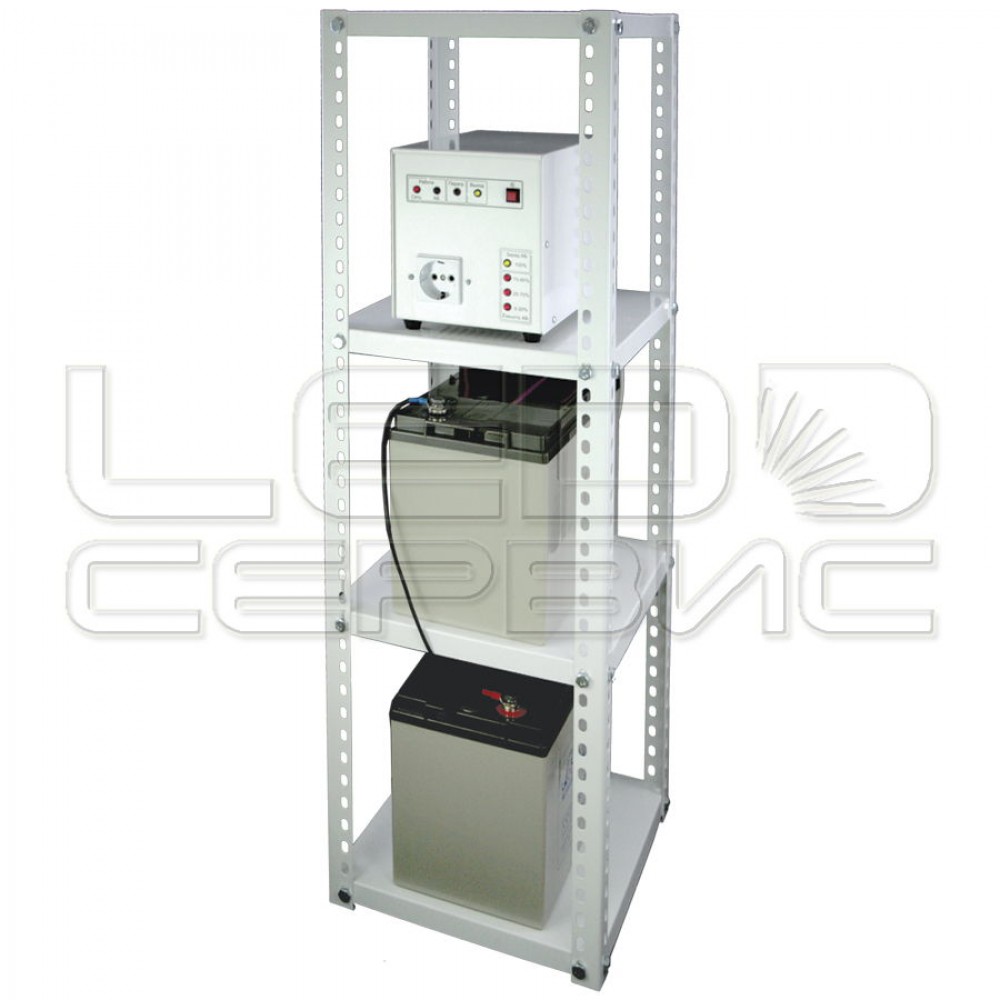

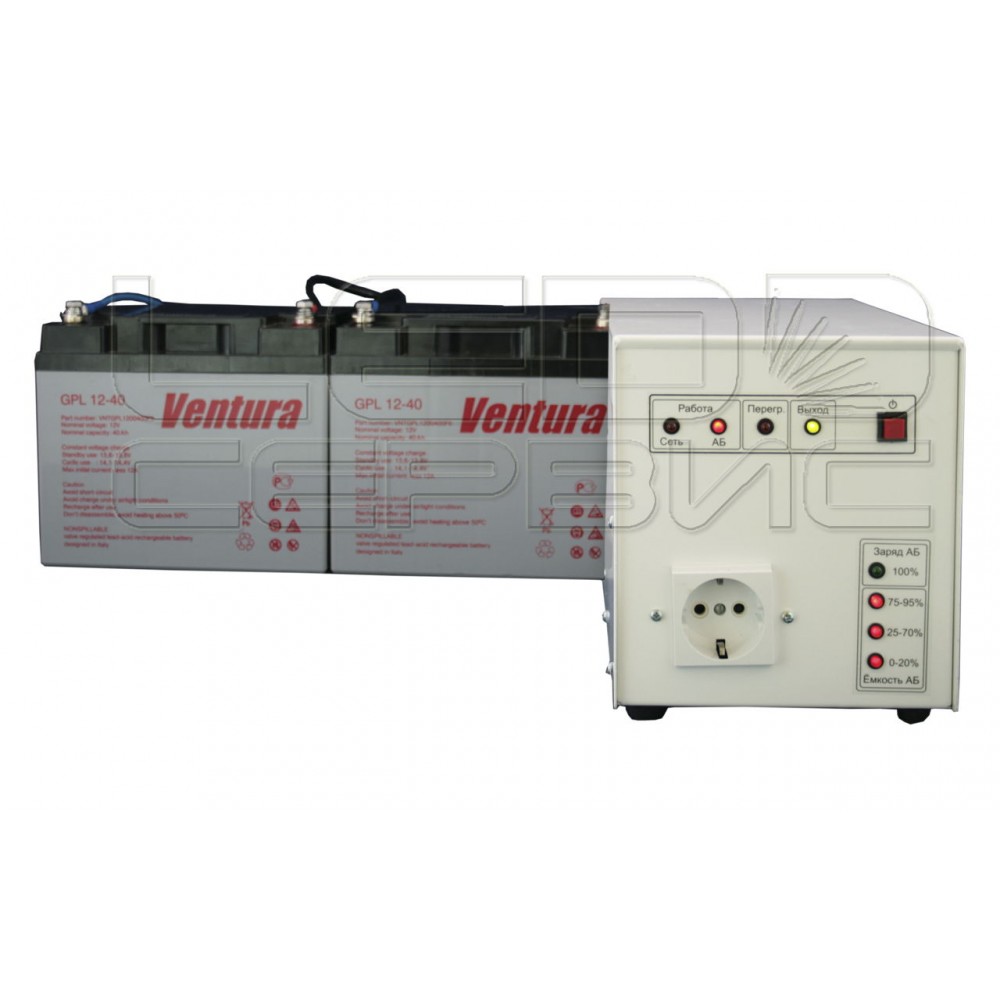

ВНИМАНИЕ! При подключении к ИБП SinPro 400-S910 аккумуляторных батарей, последние соединяются последовательно. Количество 12 В батарей 2 шт. Соединяемые последовательно батареи должны быть одинаковыми. Они должны быть одной марки, одного типа и, по возможности, из одной партии. Желательно перед подключением каждую из батарей проверить и полностью зарядить.
Внимание! Автомобильные аккумуляторы не рассчитаны на работу в системах бесперебойного питания, где требуется циклический режим работы разрядзаряд, поэтому срок их эксплуатации в таких системах существенно ниже, чем в автомобилях. Герметичные стационарные пастовые свинцово-кислотные батареи предназначены для эксплуатации в системах гарантированного питания внутри помещений и имеют срок эксплуатации до 10 лет. Эксплуатация АБ Не допускайте сильного разряда АБ. В разряженном состоянии в свинцово-кислотных батареях происходит интенсивная сульфатация пластин. Это приводит к уменьшению доступной ёмкости АБ и, в конечном итоге, уменьшению времени автономной работы системы.
В случае отключения ИБП на длительное время, проследите, чтобы АБ были в заряженном состоянии и после выключения ИБП отключите АБ
Источник бесперебойного питания SinPro сери S910 выполнен по топологии On-Line с двойным преобразованием энергии (Double Conversion), что позволяет осуществлять наиболее полную фильтрацию сетевых помех, выбросов и провалов входного сетевого напряжения. ИБП обладает широким диапазоном допустимого входного напряжения, способен работать с сетью в большинстве случаев без разряда батарей, сохраняя их заряд и продлевая срок службы. ИБП SinPro 400 серии S910 обеспечивает:
- работу в широком диапазоне входного напряжения (155&hellip,280 В) без перехода на аккумуляторную батарею,
- отсутствие провалов выходного напряжения при смене режимов работы ИБП сети/АБ и обратно,
- стабилизацию выходного напряжения при работе от сети и аккумулятора, независимо от состояния аккумулятора и мощности подключенной нагрузки,
- полную фильтрацию помех при работе от сети, включая помехи от сварочного оборудования,
- синусоидальную форму выходного напряжения,
- длительную работу от внешней АБ большой ёмкости,
- автоматический трёхстадийный процесс заряда аккумулятора,
- оптимальный режим заряда АБ в широком диапазоне напряжения сети (155&hellip,280 В),
- гальваническую развязку вход/выход устройства,
- фиксированную фазировку выходного напряжения, независящую от фазировки входной линии и вообще её наличия,

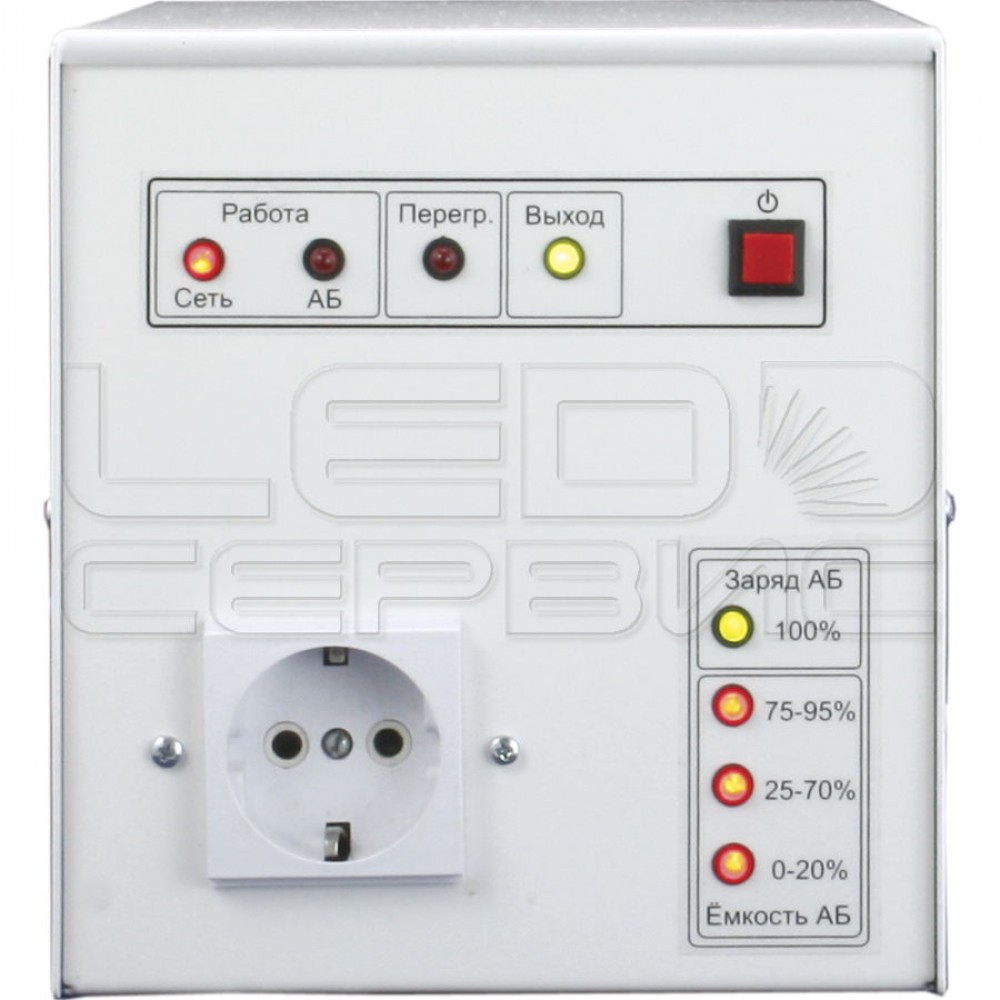

- индикацию состояния ИБП,
- индикацию состояния аккумуляторной батареи,
- защиту устройства от перегрузки и короткого замыкания,
- защиту устройства от перегрева,
- защиту АБ от переразряда (автоматическое отключение)
- температура окружающей среды +1C&hellip,+40C,
- относительная влажность воздуха 40%&hellip,80% (при t=25±,10С),
- атмосферное давление 630&hellip,800 мм рт.ст.
2 шт. 12 В Номинальное напряжение на заряженной АБ, В. 27,4 ±,0,2 В Номинальный ток заряда АБ, А 5 / 10 Напряжение на АБ, при котором ИБП отключается, В 21,0 ±,0,4 Габаритные размеры (Ш В Д), мм 164 190 290(+40) Масса (без АБ), кг, не более 9 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ИБП SinPro 400 -S910 Основные принципы функционирования ИБП SinPro серии S910 ИБП SinPro серии S910 является источником бесперебойного питания непрерывного действия On-Line, выходное напряжение и частота которого не зависят от формы и частоты входного сетевого напряжения. По сути, он является электронным стабилизатором сетевого напряжения (при наличии сетевого напряжения) и преобразователем DC/AC из постоянного напряжения в переменное синусоидальное напряжение 220 В в случае отсутствия сетевого напряжения. Переход из одного режима в другой осуществляется автоматически без временных задержек, характерных для устройств с электромеханической коммутацией сеть/резервное питание. Функциональная схема ИБП приведена на рис.1.
Рис. 1. ИБП SinPro серии S910. Схема структурная упрощенная. Если рассматривать ИБП упрощённо, то в устройстве энергия питающей электросети преобразуется зарядно-питающим устройством в постоянное напряжение, которым питается выходной преобразователь напряжения и заряжается аккумуляторная батарея. Поскольку АБ имеет очень низкое внутреннее сопротивление и сравнительно большую ёмкость, напряжение на ней изменяется очень медленно, согласно зарядной характеристике батареи. Следовательно, какие бы ни происходили изменения напряжения в питающей электросети, они не приведут к какому-либо изменению напряжения на аккумуляторной батарее и никаким образом не повлияют на работу выходного преобразователя напряжения. В целом такая система имеет высокую устойчивость к внешним факторам и к любым неисправностям электросети.
В реальности ИБП имеет более сложную структуру, поскольку ток заряда аккумуляторной батареи должен быть фиксированным и, как правило, намного меньше тока питания выходного преобразователя. Поэтому введены раздельные цепи питания выходного преобразователя и заряда АБ.
ИБП имеет гальваническую развязку Вход 220 В АБ и АБ Выход 220 В. Фиксированная фазировка выходного напряжения Для нормальной работы многих современных котлов отопления требуется фазировка при подключении к питающей сети. В случае работы от автономного источника энергии - аккумуляторной батареи, выходное напряжение не связано с питающей электросетью и не имеет ни фазного, ни нулевого потенциалов сети. Поэтому в ИБП SinPro сери S910 применяется искусственная фазировка выходного напряжения. Для этого в устройстве имеется выходной трансформатор гальванической развязки, один из выходных выводов которого потенциально связывается с заземлением. Это чётко определяет потенциал выходного напряжения. Выход обмотки, соединённой с заземлением, имеет нулевой потенциал, а второй выход обмотки фазовый (см.рис.2).
Следовательно, выходное напряжение ИБП имеет чёткую фазировку и не зависит от фазировки входного напряжения сети и её состояния.
Примечание: для корректной работы ИБП и котельного оборудования требуется наличие заземления.
. АККУМУЛЯТОРНАЯ БАТАРЕЯ Время автономной работы ИБП Время автономной работы ИБП определяется энергией, запасённой в аккумуляторных батареях, и потребляемой мощностью нагрузки.
В таблице 2 приведено ориентировочное время (часов) автономной работы ИБП SinPro 400 S910 в зависимости от выбранной ёмкости АБ и мощности подключаемой нагрузки. Ёмкость, кол-во АБ, напряжение Мощность нагрузки, Вт 90 110 130 170 240 320 40 А/ч, 212 В 7.5 6.1 5.2 4 2.8 2 45А/ч, 212 В 8.4 6.9 5.8 4.4 3.2 2.4 65А/ч, 212 В 12.1 9.9 8.4 6.4 4.6 3,4 75 А/ч, 212 В 14 11,5 9,7 7,4 5,3 3,9 100 А/ч, 212 В 19,2 15,3 12,9 9,9 7,0 5,3 120 А/ч, 212 В, 23,4 18,9 16 11,9 8,4 6,3 Ориентировочное время автономной работы можно рассчитать по формуле:
Т = UАБ САБ К h КР КG / РНАГР. , где: Т время автономной работы ИБП при отключении сети, часов, UАБ напряжение одной аккумуляторной батареи, В, САБ ёмкость аккумуляторной батареи, А/ч, К количество аккумуляторов в батарее, h КПД преобразователя (h=0,85), КР коэффициент глубины разряда 0,90&hellip,0,95 (90%...95%), КG коэффициент доступной ёмкости (зависит от режима разряда и температуры), при tОКР.=20С и режиме заряда: одночасовом 0,75 (75%), двухчасовом 0,85 (85%), десятичасовом 1,0 (100%), РНАГР. мощность нагрузки. Рекомендации по подбору аккумуляторной батареи ИБП рассчитан на работу со свинцово-кислотными батареями любого типа.
ВНИМАНИЕ! При подключении к ИБП SinPro 400-S910 аккумуляторных батарей, последние соединяются последовательно. Количество 12 В батарей 2 шт. Соединяемые последовательно батареи должны быть одинаковыми. Они должны быть одной марки, одного типа и, по возможности, из одной партии. Желательно перед подключением каждую из батарей проверить и полностью зарядить.
Внимание! Автомобильные аккумуляторы не рассчитаны на работу в системах бесперебойного питания, где требуется циклический режим работы разрядзаряд, поэтому срок их эксплуатации в таких системах существенно ниже, чем в автомобилях. Герметичные стационарные пастовые свинцово-кислотные батареи предназначены для эксплуатации в системах гарантированного питания внутри помещений и имеют срок эксплуатации до 10 лет. Эксплуатация АБ Не допускайте сильного разряда АБ. В разряженном состоянии в свинцово-кислотных батареях происходит интенсивная сульфатация пластин. Это приводит к уменьшению доступной ёмкости АБ и, в конечном итоге, уменьшению времени автономной работы системы.
В случае отключения ИБП на длительное время, проследите, чтобы АБ были в заряженном состоянии и после выключения ИБП отключите АБ
Характеристики
Характеристики
Аккумуляторная батарея
свинцово-кислотная необслуживаемая
Масса (без АБ), кг, не более
9
Номинальная мощность нагрузки, Вт
400
Номинальное входное/выходное напряжение, В
220
Номинальное напряжение аккумуляторной батареи, В
24
Номинальный ток заряда АБ, А
5 / 10
Рекомендуемая ёмкость АБ, А/ч
40…100
Тип ИБП
Онлайн(со стаб. напряжения)
